MOD. T.N.3. B/G

Webmaschinen für Metalldrähte

WEBMASCHINEN FÜR GITTER, ARCHITEKTUR UND TRANSPORTBÄNDER

Die neue Webmaschinenlinie T.N.3 B/G wurde entworfen, um die Nachfrage nach extrem schweren Geweben mit Breiten zwischen 2 bis 4 m zu erfüllen.
Mit dem patentierten Band ist ein Schusseintrag mit gekröpften oder geraden, flexiblen oder starren Drähten, mit Ø von min. 0,10 - max. Ø 6,00 mm.

Die TRINCA Kröpfmaschine Mod. ON 60 und der TRINCA Haspel Mod. AS 1000 sind unentbehrliche Vorrichtungen bei der Produktion von Metallgeweben mit vorgekröpftem Material oder mit grossem Durchmesser des Schussmaterials. Die Kröpfmaschine Mod. ON 60, der Haspel Mod. AS 1000 und die Webmaschine T.N.3 B/G sind elektrisch miteinander verbunden und können miteinander synchronisiert werden.
Eine spezielle Software überwacht und synchronisiert die Anlage, das Resultat ist eine einwandfreie hochstehende Gewebequalität bei einer grossen Produktion.

KRÖPFMASCHINEN FÜR METALLDRÄHTE TYP on 60 - ON 80 - ON 120

• Kröpfmaschine ON 60 – Draht-Ø R1400 Nm2, Durchmesser min. 1 - max. 5 mm
• Kröpfmaschine ON 80 – Draht-Ø R1400 Nm2, Durchmesser min. 3 - max. 8 mm
• Kröpfmaschine ON 120 – Draht-Ø R1400 Nm2, Durchmesser min. 4 - max. 12 mm
• Durchmesser der Zahnräder min. 170 - max. 220 mm
• Motoren-Geschwindigkeitseinstellung synchron zur Webmaschinengeschwindigkeit
• Geschwindigkeit gekröpfter Draht von 0 bis 120 m/Min.
• Überwachung mittels PC mit Eingabe der Geschwindigkeit, Beschleunigung und Verzögerung
• Drucktasten-Bedienpult mit Displayanzeige der Geschwindigkeit, Beschleunigungen und Verzögerungen
• Numerische Programmiertastatur
• Eingabe der gewünschten Kröpflängen des Drahtes mit automatischem Ablängen
• Zähler für die Menge der Drähte zum Kröpfen mit Stoppfunktion bei Erreichen der eingegebenen Anzahl

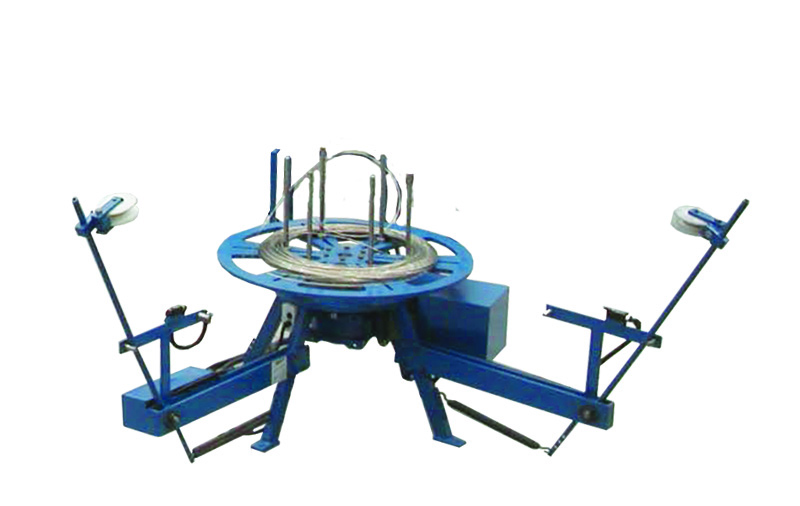

HASPEL / ABWICKELVORRICHTUNG TYP as. 1000

• Durchmesser der Haspelträgerscheibe max. 1000 mm
• Max. Tragkraft vom Haspel 1000 - 1500 kg
• Abwickelgeschwindigkeit min. 0 - max. 150 U/Min.
• Motor AC - 4p - 1450 rpm - 4 kW - 400 V - 50 Hz
• Überwachung mittels PLC mit Eingabe der Geschwindigkeit, Beschleunigung und Verzögerung
• Drucktasten-Bedienpult mit Displayanzeige von Geschwindigkeit, Beschleunigungen und Verzögerungen
• Numerische Programmiertastatur
• Draht Ø von 1,0 bis 10,0 mm.
